Димосос канального типу труба-труба 120 мм Високотемпературний вентилятор для котлів Інжекторний димосос ДИ-1
- Готово до відправки
- Оптом і в роздріб
- Код: 0600
5 499 ₴
Показати оптові ціниДимосос для твердопаливного котла 120/150/160/180 мм, Універсальний витяжний канальний вентилятор, Проточний димосос
Димосос канальний ДИ-1 (так званий ексгаустер або витяжний вентилятор котла Холмова) призначений для створення додаткової тяги та розрідження в димоходах опалювальних систем до 45 кВт (котла, печі, каміна). Підходить для монтажу на вулиці або в приміщенні на круглу трубу діаметром 120 мм. Модель ДВ-1 ідеально підійде під час збирання нового димохода або коли можливо підняти частину димоходу або секцію, тому що для встановлення потрібно врізати трубу або вставляти між секціями. Ця модель виробляється в для труб діаметром 120, 150, 160 і 180 мм, які необхідно підбирати під діаметр наявної труби димоходу, щоб не завуживати її.
Відео — Як підібрати димосос до котла

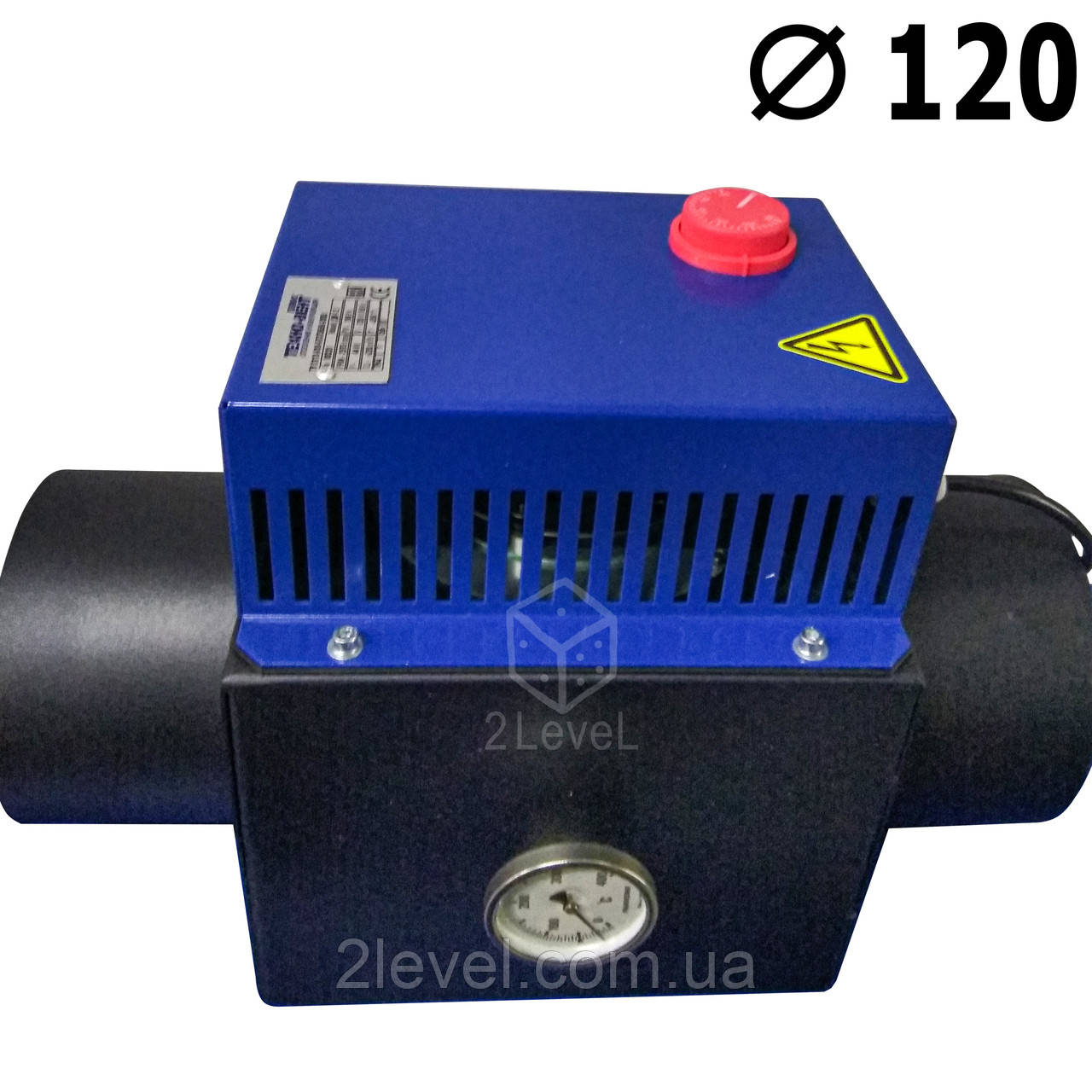

Конструктивно витяжний димосос вкрай простий — корпус, монтажна пластина, двигун, захист двигуна, термостат. У місцях зіткнення з димом виготовлений із чорної 3-мм сталі та з 2 мм, де не контактує. Двигун встановлений на монтажній пластині та захищений захисною кришкою. Крильчатка двигуна виготовлена з неіржавкої сталі.
Корпус і захист двигуна пофарбовані порошковою фарбою. Вся робоча частина димососного вузла розташована за межами димоходу, конструкція димососа не перешкоджає формуванню природної тяги та не зазнає впливу високих температур.
До комплекту входить термостат, який вмикатиме — вимикати інжекційний димосос під час падіння тяги. Працює вкрай просто — термостат бере живлення з монтажної коробки, яка йде в комплектації. Встановлюєте регулятор температурний режим від 50 до 300 град. Коли температура падає — тяга буде низькою й термостат вмикатиме димосос, а коли температура досягне встановленої на термостаті — пристрій автоматично вимкнеться. У такий спосіб димосос буде сам вмикається, вимикається для підтримки заданого температурного режиму та так може працювати круглу зиму автоматично.
Також термопара має також 2 крайні положення: у лівому — примусове вимкнення димососа, а в правому — примусове вмикання.

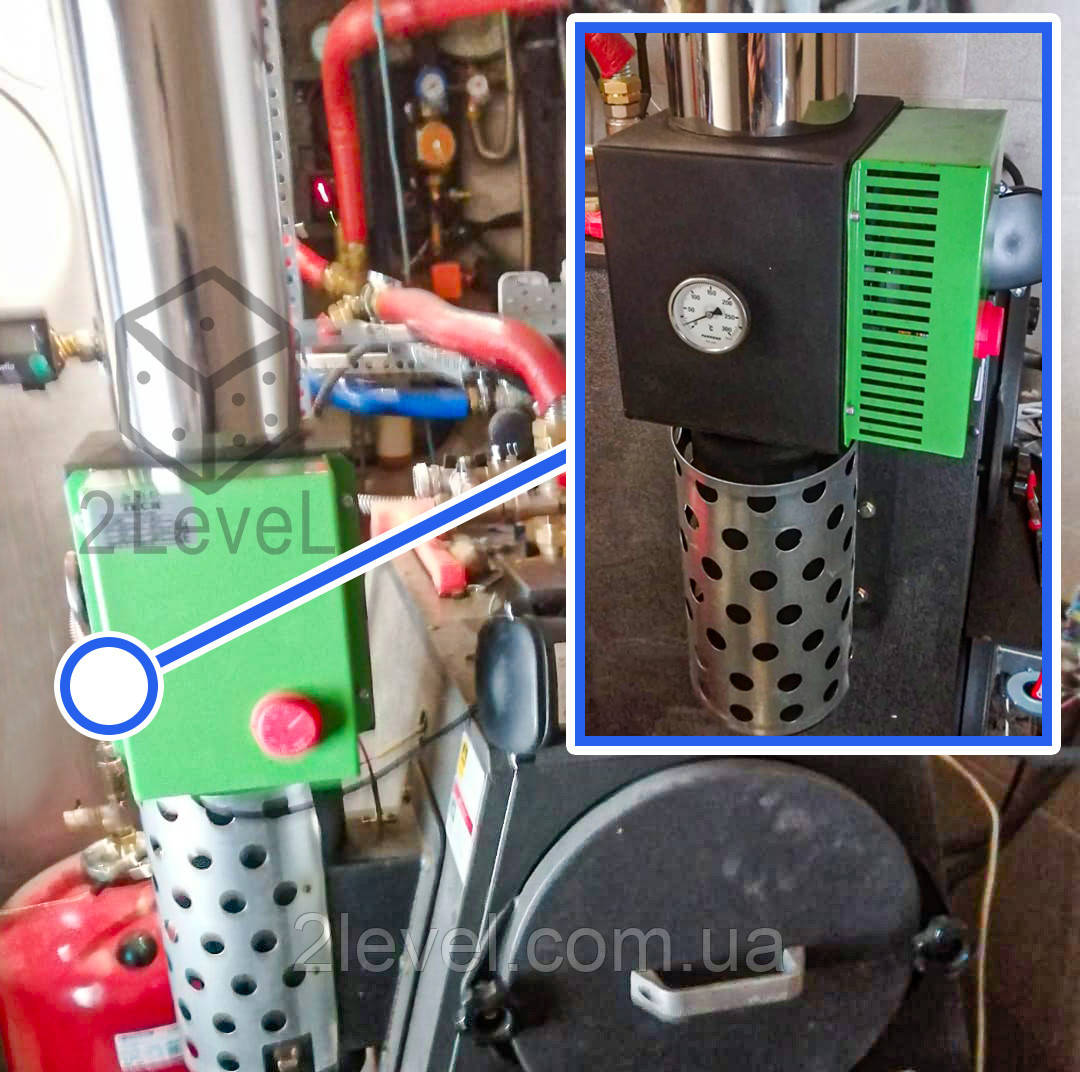

Монтаж ведеться на круглі труби діаметром 120 мм. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки. Якщо на горизонтальному, то двигуном вгору, якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус патрубки, а силікон потрібен лише для герметизації.
Порядок встановлення:
1) Підготувати димохід: розрізати димохід/підняти секцію для вставки димососа;
2) Зачистити місце вставки на димоході. Нанести термостійкий герметик за контуром фланців, труб (наприклад, Akfix HT300, саме цей герметик використовується під час складання димососа). Як герметика можна також використовувати асбестову нитку або полотно.
3) Вдягнути патрубки корпусу в секції димоходу.
4) Перевірити правильне накладення герметика/асбету та за потреби нанести герметик додатково.
5) Дати висохнути герметику. Час висихання вказано виробником герметика, зазвичай приблизно 24 години.

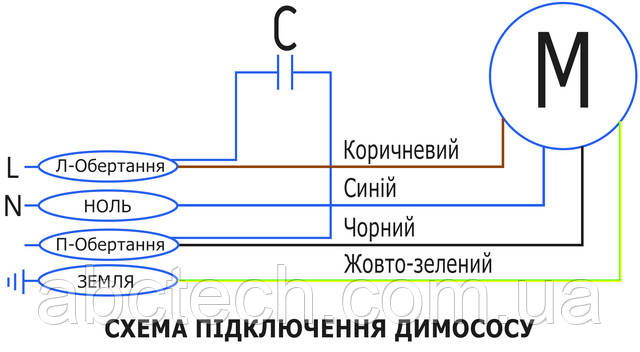

6) Під'єднати до мережі 220 В. Це може бути безпосередньо до мережі або додатковий пристрій для регулювання.
Під час встановлення для максимальної ефективності необхідно після димососа залишити мінімум 1 метра прямої ділянки труби (без поворотів і кутів). Встановлення можна вести як у приміщенні, так і на вулиці. Робоча температура довкілля для двигунів від -25 до +100 градусів, тому морозів вони не бояться. Двигун має режим роботи S1, тобто постійний режим роботи та встановлений на підшипниках, що забезпечує довгий термін експлуатації.
Під час монтажу на вулиці треба додатково виготовити короб від дощу (і інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.
Характеристики:
Діаметр димоходу: 120/150/160/180 мм
Розрішення робоче/макс: 160/250 Па
Продуктивність робоча/макс.: 235/270 куб.м/год
Продуктивність у кожусі: 145 куб.м/год
Споживана потужність: 0,033 кВт
Регулювання обертів двигуна: 10-100%
Швидкість обертання: 2400 об/хв
Максимальна робоча температура: 250 °C
Ступінь захисту: IP44
Напруга мережі: 220 В
Частота току: 50 Гц
Матеріал корпусу: Вуглецева сталь
Габарити, см: 44*31*22
Вага, кг: 11
Увага! Термометр, герметик термостійкий і регулятор швидкості до комплектації не входить! Під час замовлення можна попросити термостат покласти окремо — без монтажу на димосос.
Основні | |
---|---|
Виробник | ABC Tech |
Країна виробник | Україна |
Тип димососу за принципом роботи | Ежекторний |
Тип вентиляторного димососа | Відцентровий |
Тип відцентрового вентиляторного димотяга | Одностороннього всмоктування |
Тип димососу по мобільності | Стаціонарний |
Частота обертання | 2400 об/хв |
Максимальна температура димових газів | 250 град. |
Максимальна температура навколишнього середовища | 100 град. |
Мінімальна температура навколишнього середовища | -20 град. |
Споживана потужність | 0.033 кВт |
Частота струму | 50 Гц |
Ступінь захисту IP | 44 |
Рівень шуму | 32 дБ |
Вага | 11 кг |
Гарантійний термін | 12 міс |
Стан | Новий |
Габаритні розміри | |
Ширина | 440 мм |
Довжина | 310 мм |
Висота | 220 мм |
Основна | |
Регулювання обертів двигуна, % | 10-100 |
Діаметр димоходу, мм | 120 |
Швидкість обертання мотора, об/хв | 2400 |
Матеріал корпусу | Вуглецева сталь |
Габарити, мм | 440х310х220 |
Розрішення робоче/макс, Па | 160/250 |
Продуктивність робоча/макс куб м/год | 235/270 |
Продуктивність у кожусі — куб м/год | 145 |
Споживана потужність, кВт | 0.033 |
Ступінь захисту | IP 44 |
Живлення | 220 В, 50 А |
- Ціна: 5 499 ₴
