Для кирпичной трубыНакладний димосос для димоходу ДИ-3 Димосос накладний камінний Високотемпературний ежекторний вентилятор

Накладний димосос для димоходу ДИ-3 Димосос накладний камінний Високотемпературний ежекторний вентилятор

  • Готово до відправки
  • Оптом і в роздріб
  • Код: 0606

5 999 ₴

Показати оптові ціни
+380 (93) 205-17-84
Отдел продаж
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Накладний димосос для димоходу ДИ-3 Димосос накладний камінний Високотемпературний ежекторний вентилятор
Накладний димосос для димоходу ДИ-3 Димосос накладний камінний Високотемпературний ежекторний вентиляторГотово до відправки
5 999 ₴
+380 (93) 205-17-84
Отдел продаж
Опис
Характеристики
Інформація для замовлення

Інжекційний накладний димосос Димосос для твердопаливного котла Потужний димосос для систем до 45 / 90 кВт

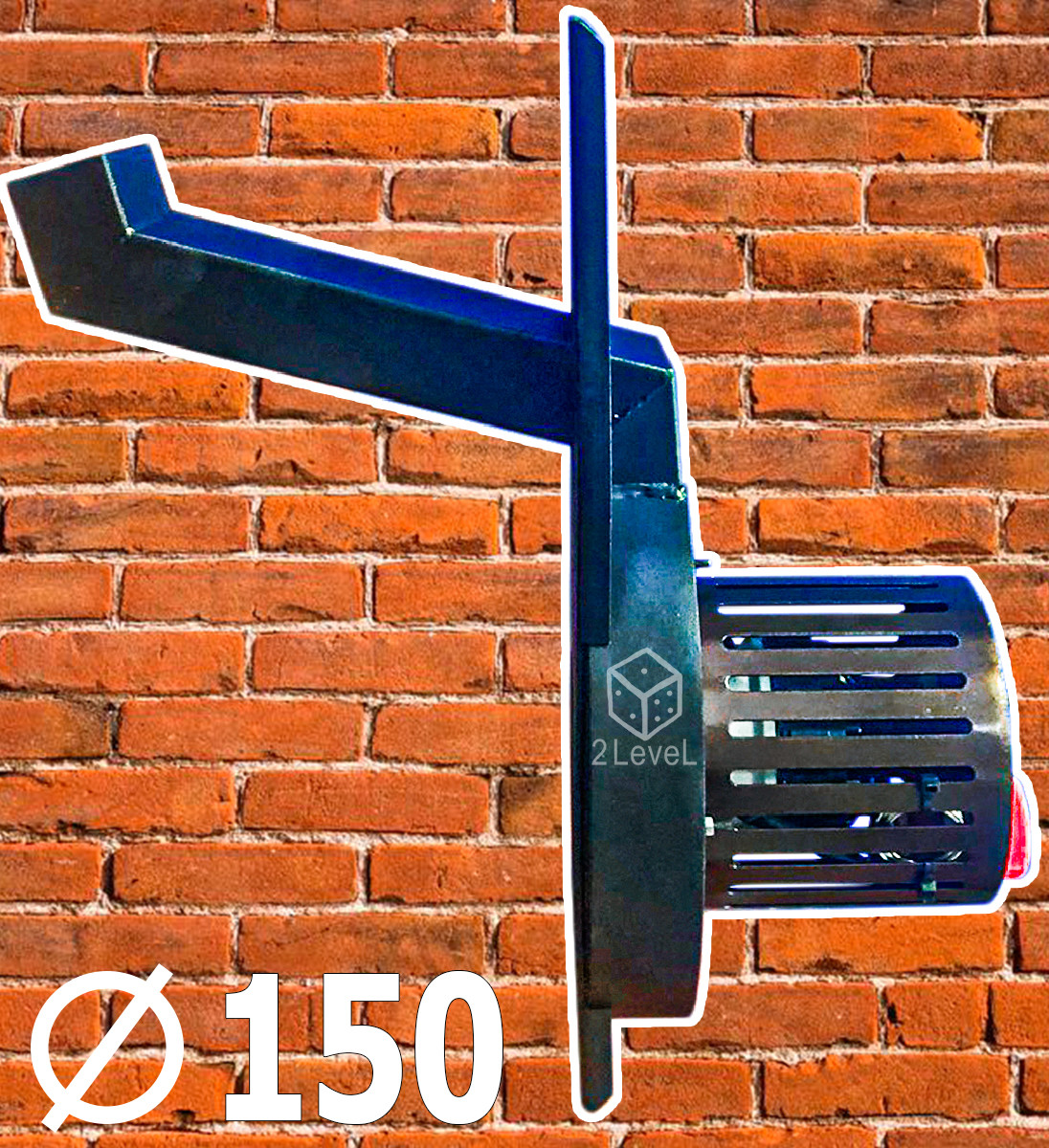

Димосос накладний ДІ-3 та ДИ-3-100 виробництва української компанії ABC Tech створений для простого та швидкого монтажу на плоску поверхню чи то цегляний димар, чи прямокутний димар зі сталі. Підходить для монтажу на вулиці або у приміщенні. Варто зауважити, що існує три модифікації димососів — ДІ-1, ДІ-2 та ДІ-3 для систем до 45 кВт, які  мають крильчатку 150 мм, але відрізняються способом монтажу та типом поверхні (для круглої чи пласкої труби). А модифікації ДІ-2-100 та ДІ-3-100 призначені для більш потужних опалювальних систем до 90 кВт, і мають розмір крильчатки 180 мм.

товари    продаж   відгуки

Відео — Як вибрати та монтувати накладний димосос

дымосос быстрого монтажавытяжной вентилятор-дымосос дымосос для газового котладымосос вытяжной в корпусе



дымосос для кирпичного дымохода

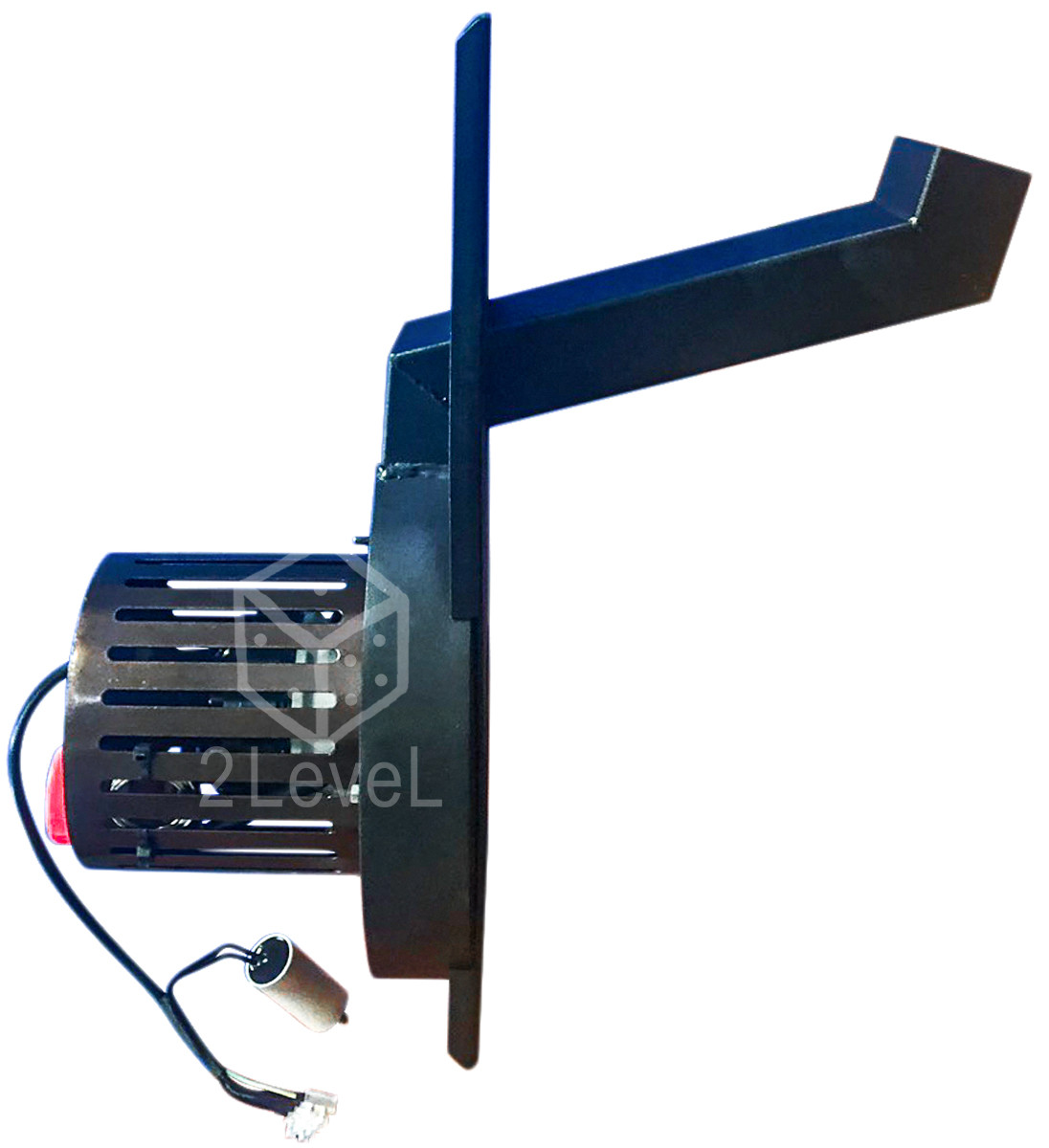

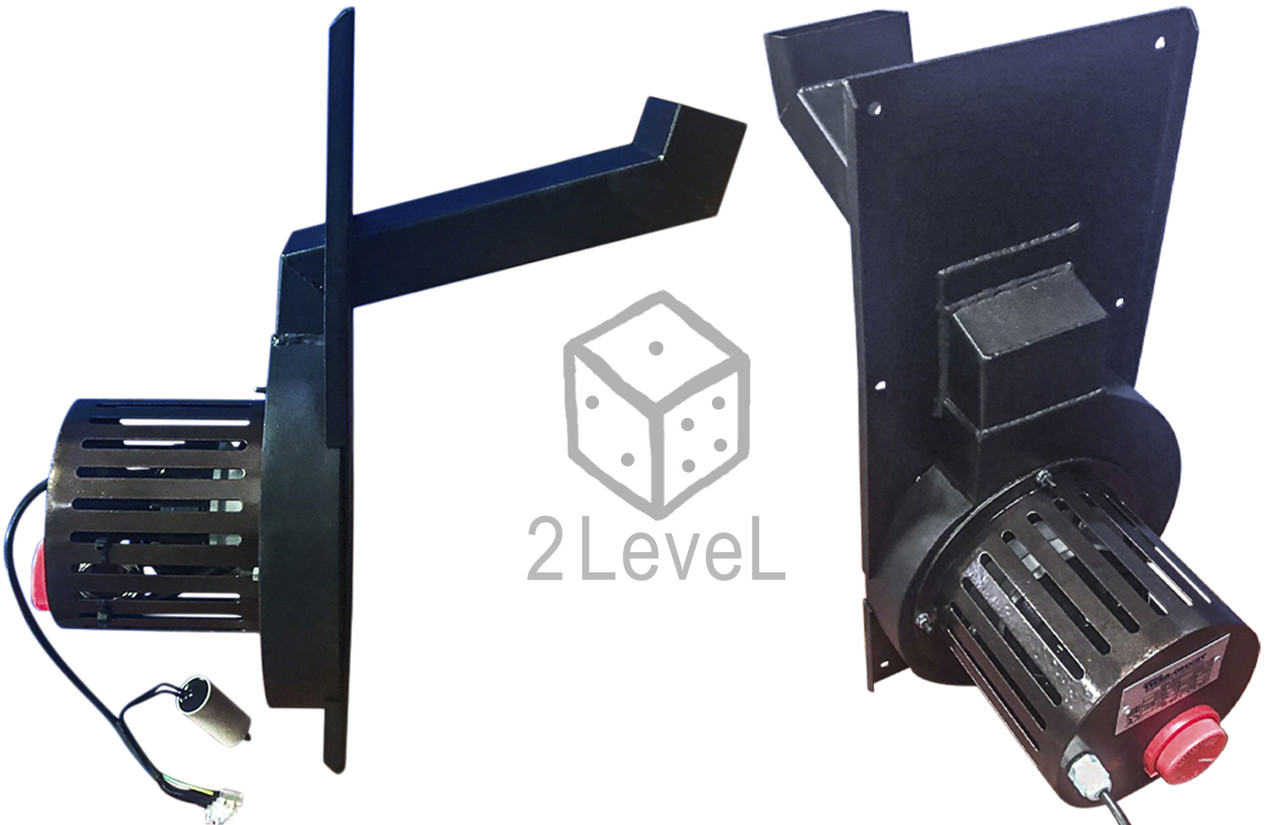

Конструкція накладного димососа

Конструктивно пічний димосос дуже простий — корпус, двигун, захист двигуна, термостат, хомути для кріплення. У місцях контактування з димом димосос виготовлений із чорної сталі 3 мм завтовшки, де не контактує — 2 мм. Двигун встановлений на монтажній пластині та закритий захисною кришкою. Крильчатка двигуна виготовлена з нержавіючої сталі. Вся робоча частина димососного вузла знаходиться за межами димоходу, а конструкція димососа не перешкоджає формуванню природної тяги і не піддається впливу високих температур. Корпус та захист двигуна пофарбовані порошковою фарбою.

У комплекті йде термостат, який вмикатиме/вимикатиме інжекційний ексгаустер під час падіння тяги. Працює вкрай просто — термостат бере живлення з монтажної коробки, яка йде у комплектації. Встановлюєте регулятором температурний режим від 50 до 300 град. Коли температура падає — тяга буде низькою і термостат включатиме димосос, а коли температура досягне встановленої на термостаті — пристрій автоматично вимикається. Таким чином димосос буде сам вмикатися/вимикатися для підтримання заданого температурного режиму і так може працювати круглу зиму автоматично.
Також термопара має 2 крайніх положення: у лівому – примусове вимкнення ексгаустера, а у правому – примусове включення.

Ежекторні димососи можна регулювати за допомогою додаткових пристроїв як от автоматикою котла за часом роботи (модуляція), так і регулятором швидкості потужності (в межах від 10 до 100%). Живлення пристрою — побутова мережа 220 В, а споживана потужність 33 Вт (140 Вт для ДИ-3-100). Також тягу можна додатково контролювати шибером (заслінкою) котла.
Варто відзначити, що як і димар, корпус пристрою необхідно періодично чистити. Для зручності, щоб не знімати сам ексгаустер – достатньо лише зняти двигун із корпусу, щоб мати повний доступ для чищення.

Увага! Після чищення повторна герметизація обов'язкова (між двигуном та корпусом), інакше без герметика буде просочування димових газів у приміщення. Звичайно, без герметизації стики самостійно закоксуються з часом, проте до цього моменту вихід димових газів неминучий.



вытяжной вентилятор эжекторный

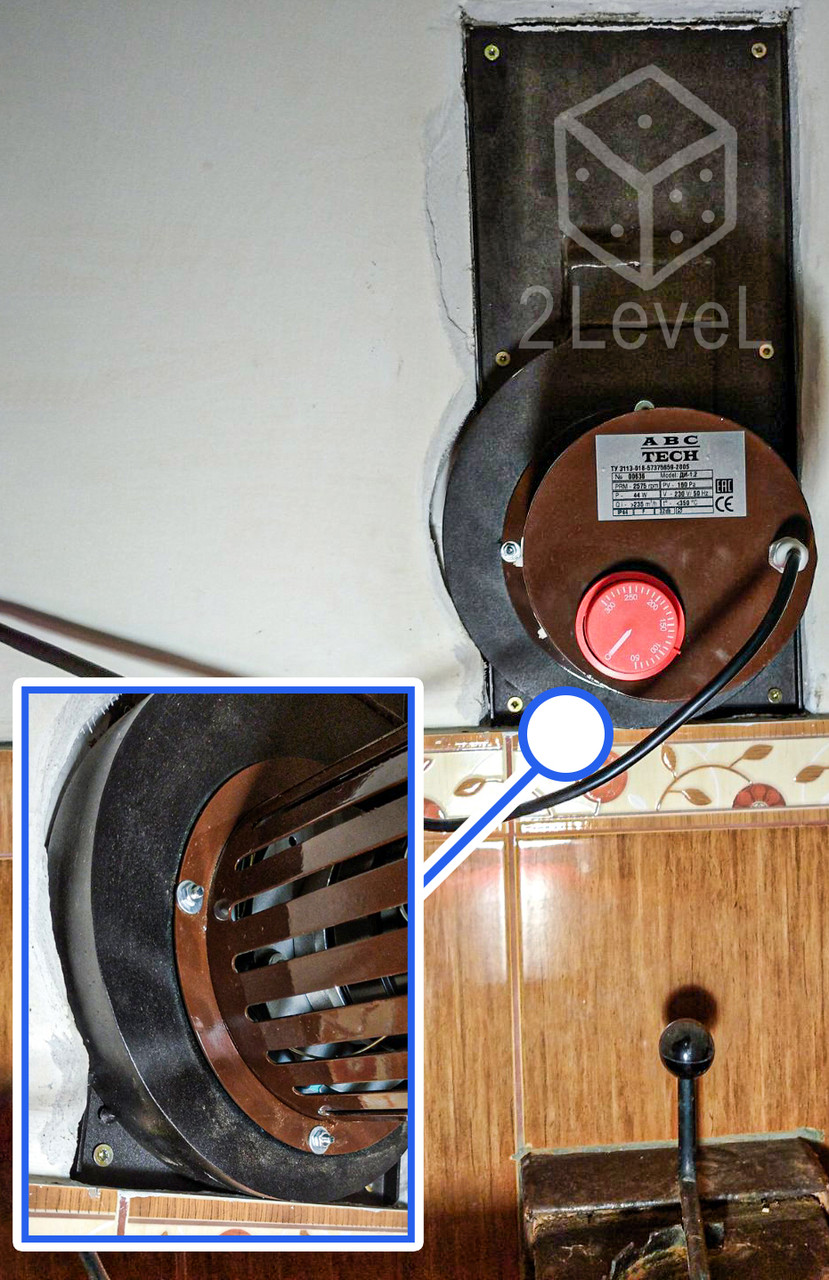

Встановлення димососа

Монтаж здійснюється на цегляну кладку (грубу) або плоскі труби. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки труби. Якщо на горизонтальній ділянці труби, то двигуном вгору. Якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Встановлюється на знежирену поверхню на герметик. Фізично тримають корпус саморізи, а герметик потрібен лише для герметизації.

Порядок встановлення:

  • Прокласти кабель живлення, після чого підготувати димар: розмітити та вирізати отвір. Зазвичай розмір підбирається під час монтажу і залежить від кладки та розмірів цегли. Це може бути прямокутник приблизно 1/2 * 4 цеглини або два круглі отвори коронкою для входного та вихідного патрубків;
  • Просвердлити отвір під дюбелі. Зачистити місце вставки на димарі. Нанести термостійкий герметик за контуром. Це може бути силікон, азбестова нитка-полотно (коли рівна поверхня) або глино-піщано-азбестова суміш (коли димар не рівний);
  • Встановити димосос у вирізаний отвір. Закріпити корпус шурупами (болтами) по периметру d6 (дюбелі/саморізи не йдуть у комплекті);
  • При затягуванні шурупів варто візуально перевірити правильне нанесення герметика/азбесту і, якщо потрібно, нанести додатково;
  • Дати висохнути герметику. Час висихання вказаний виробником герметика;
  • Далі можна підключати до мережі 220 В як безпосередньо в мережу, так і через додатковий пристрій для регулювання (димер, автоматика).
Обережно! Під час монтажу необхідно ОБОВ'ЯЗКОВО нанести термогерметик на місце встановлення.

Для максимальної ефективності роботи після ексгаустера необхідно залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Установку можна проводити як у приміщенні, так і на вулиці. Робоча температура навколишнього середовища для двигунів становить від -25 до +100 градусів, тому вони не бояться морозів. Однак при монтажі на вулиці слід додатково виготовити короб від дощу (та інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

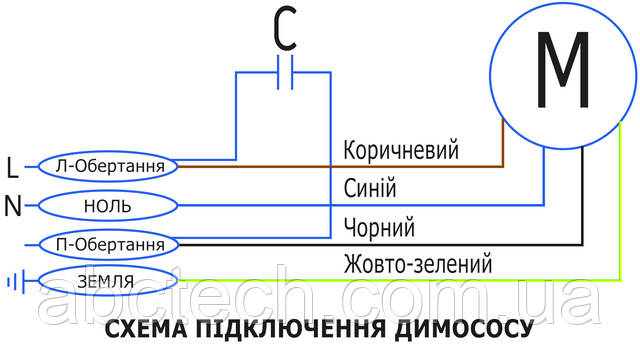

схема подключения дымососа
Характеристики двигуна та схема під'єднання
Двигун має режим роботи S1, тобто. постійний режим роботи та встановлений на підшипниках, що забезпечує тривалий термін служби. Максимальна температура димових газів становить 250 градусів. Двигун працює від змінної однофазної мережі 220 В.

Характеристики:

Модель ДИ-3 ДВ-3-100
Тип димососа накладний, на плоску поверхню (цегла, плоска труба) накладний, на плоску поверхню (цегла, плоска труба)
Розрішення робоче/макс, Па 160/250 180/260
Продуктивність робоча/макс
куб.м/год
235/270 410/520
Продуктивність у кожусі
куб.м/год
 145 270
Споживана потужність
кВт
0.033 0.14
Регулювання обертів двигуна, % 10-100 10-100
Швидкість обертання, об./хв  2400 2545
Максимальна робоча темп-ра, °C 250 250
Ступінь захисту IP44 IP44
Напруга мережі, В 220 220
Частота струму, Гц 50 50
Матеріал корпусу Вуглецева сталь Вуглецева сталь
Вага, кг 6.5 9.5
Діаметр крильчатки двигуна, мм 150 180



Комплектація: Димосос у складі (корпус під кладку/плоску трубу, захист двигуна, монтажна коробка, терморегулятор), паспорт.
Увага! Герметик термостійкий і регулятор швидкості, дюбелі/саморізи до комплектації не входить!

ТЕХПІДТРИМКА    КОНТАКТИ   Блог

Основні
ВиробникABC Tech
Країна виробникУкраїна
Тип димососу за принципом роботиВентиляторний
Тип вентиляторного димососаВідцентровий
Тип відцентрового вентиляторного димотягаОдностороннього всмоктування
Тип димососу по мобільностіСтаціонарний
Продуктивність270 куб.м/год
Частота обертання2575 об/хв
Максимальна температура димових газів350 град.
Мінімальна температура димових газів50 град.
Споживана потужність0.044 кВт
Напруга мережі220~240 В
Частота струму50 Гц
Ступінь захисту IP44
Рівень шуму32 дБ
Вага6 кг
Гарантійний термін12 міс
СтанНовий
Габаритні розміри
Ширина190 мм
Довжина420 мм
Висота420 мм
Основна
Регулювання обертів двигуна, %10-100
Роз'єднання робоче/макс., Па160\250
Діаметр крильчатки двигуна, мм150
