Накладний інжекційний димосос під круглу трубу 110-180 мм ДІ-2 Димосос від виробника Двигун WT 150/20
- Готово до відправки
- Код: 0604
5 999 ₴

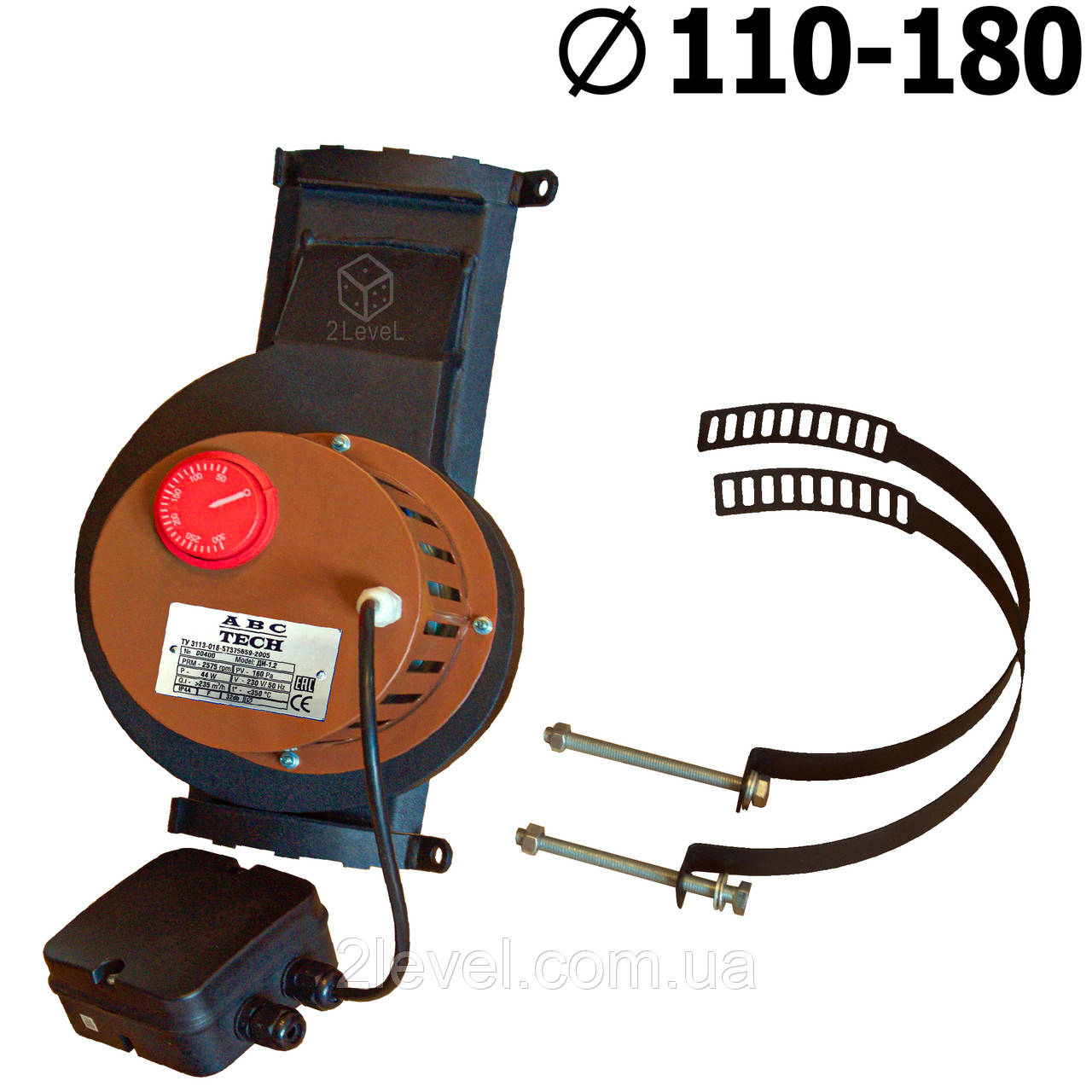

Димосос накладний для димоходу ДИ-2 / ДИ-2-100 Димосос для круглої труби діаметром від 110 до 180 мм (ДИ-2) та від 180 до 315 мм (ДИ-2-100) Надійний ежекторний димосос
Накладний димосос інжекційний усуває проблеми та помилки у разі незадовільного димовідведення і в разі поганої тяги котла, а також убезпечить ваше приміщення від зворотної тяги під час розрідження атмосфери. Він призначений для створення додаткової тяги в димоходах опалювальних систем (котла, печі, каміна) до 45 кВт. Модель ДВ-2 ідеально підійде для швидкого монтажу на вже наявному димоході, тому що для встановлення не потрібно підіймати секції або врізати конструкцію в трубу. Варто зауважити, що існує три модифікації димососів — ДІ-1, ДІ-2 та ДІ-3, які мають крильчатку 150 мм, але відрізняються способом монтажу та типом поверхні (для круглої чи пласкої труби). А модифікації ДІ-2-100 та ДІ-3-100 призначені для більш потужних опалювальних систем до 90 кВт, і мають розмір крильчатки 180 мм. Конструктивно витяжний димос вкрай простий — корпус, двигун, захист двигуна, термостат, хомути для кріплення. У місцях контактування з димом димосос виготовлений із чорної сталі 3 мм завтовшки, де не контактує — 2 мм. Двигун встановлений на монтажній пластині та закритий захисною кришкою. Крильчатка двигуна виготовлена з нержавіючої сталі. Вся робоча частина димососного вузла знаходиться за межами димоходу, а конструкція димососа не перешкоджає формуванню природної тяги і не піддається впливу високих температур. Корпус та захист двигуна пофарбовані порошковою фарбою.
Відео — Як вибрати та монтувати накладний димосос

Монтаж димососу ДІ-2 ведеться на круглі труби діаметрами від Ø110 до Ø 180 мм, димососа ДІ-2-100 — на круглі труби діаметром від Ø180 до Ø315мм. Можна встановлювати як на вертикальні, так і на горизонтальні ділянки труби. Якщо на горизонтальній ділянці труби, то двигуном вгору. Якщо такої можливості немає — то під кутом вгору або робити в равлику отвір під злив конденсату. Монтаж йде на знежирену поверхню на герметик. Фізично тримають корпус хомути, а силікон потрібен лише для герметизації. Використання паронітової прокладки під час монтажу не обов'язково.

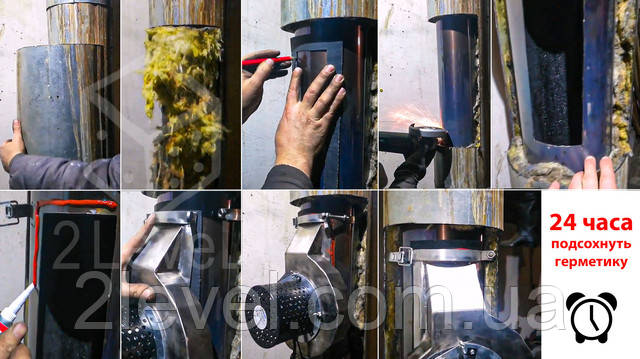

Порядок встановлення:
- Підготувати димохід: розмітити та вирізати прямокутний отвір відповідно із розмірами шаблону (йде в комплектації);
- Зачистити місце вставки на димоході. Нанести термостійкий герметик за контуром (наприклад, Akfix HT300, саме цей герметик використовується під час складання димососа). Як герметика можна також використовувати азбестову нитку або полотно;
- Встановити димосос у прорізаний отвір. Закріпити димосос затяжними хомутами, які входять до комплекту;
- Під час затягування хомутів варто візуально перевірити правильне нанесення герметика/асбету та якщо потрібно нанести додатково;
- Дати висохнути герметику, зазвичай приблизно 24 години;

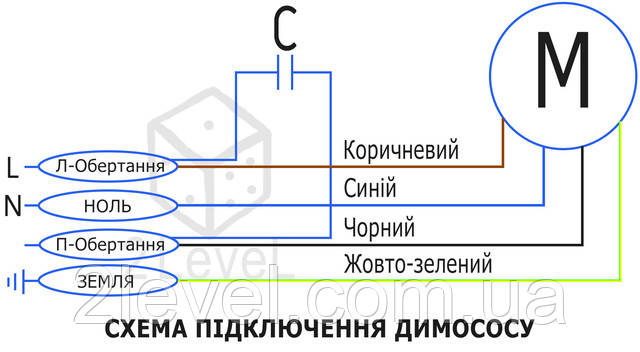

- Далі можна підключати до мережі 220 В як безпосередньо в мережу, так і через додатковий пристрій для регулювання (димер, автоматика)
Для максимальної ефективності роботи після ексгаустера необхідно залишити мінімум 1 метр прямої ділянки труби (без поворотів і кутів). Установку можна проводити як у приміщенні, так і на вулиці. Робоча температура навколишнього середовища для двигунів становить від -25 до +100 градусів, тому вони не бояться морозів. Однак при монтажі на вулиці слід додатково виготовити короб від дощу (та інших опадів), а також бажано утеплити трубу, щоб уникнути утворення конденсату.

У комплекті йде термостат, який вмикатиме/вимикатиме інжекційний ексгаустер під час падіння тяги. Працює вкрай просто — термостат бере живлення з монтажної коробки, яка йде у комплектації. Встановлюєте регулятором температурний режим від 50 до 300 град. Коли температура падає — тяга буде низькою і термостат включатиме димосос, а коли температура досягне встановленої на термостаті — пристрій автоматично вимикається. Таким чином димосос буде сам вмикатися/вимикатися для підтримання заданого температурного режиму і так може працювати круглу зиму автоматично.
Також термопара має 2 крайніх положення: у лівому – примусове вимкнення ексгаустера, а у правому – примусове включення.
Ежекторні димососи можна регулювати за допомогою додаткових пристроїв як от автоматикою котла за часом роботи (модуляція), так і регулятором швидкості потужності (в межах від 10 до 100%). Живлення пристрою — побутова мережа 220 В, а споживана потужність 33 Вт. Також тягу можна додатково контролювати шибером (заслінкою) котла.
Варто відзначити, що як і димар, корпус пристрою необхідно періодично чистити. Для зручності, щоб не знімати сам ексгаустер – достатньо лише зняти двигун із корпусу, щоб мати повний доступ для чищення.
Характеристики:
Модель | ДІ-2 150 мм | ДІ-2 152 мм | ДІ-2-100 180 мм |
Тип димососа | накладний під круглу трубу | накладний під круглу трубу | накладний під круглу трубу |
Рекомендований діаметр димоходу, мм | 120-160 | 120-160 | 180-290 |
Можливий діаметр димоходу (для встановлення), мм | 110-180 | 110-180 | 180-315 |
Розрідження робоче/макс., Па | 160/250 | 160 | 180/260 |
Продуктивність робоча/макс., куб.м/год | 235/270 | 240/275 | 410/520 |
Продуктивність у кожусі, куб.м/год | 145 | 140 | 270 |
Споживана потужність, кВт | 0,033 | 0.044 | 0.14 |
Регулювання обертів двигуна, % | 10-100 | 10-100 | 10-100 |
Швидкість обертання, об/хв | 2400 | 2575 | 2545 |
Максимальна робоча температура, °C | 250 | 150 | 250 |
Ступінь захисту | IP44 | IP44 | IP44 |
Живлення, В | 220 | 220 | 220 |
Матеріал корпусу | Вуглецева сталь | Вуглецева сталь | Вуглецева сталь |
Вага, кг | 4.5 | 4.5 | 6.5 |
Габарити, см | 36,5х22х21 | 36,5х22х21 | 36,5х22х21 |
Увага! Герметик термостійкий і регулятор швидкості до комплектації не входить!
Основні | |
---|---|
Виробник | ABC Tech |
Країна виробник | Україна |
Тип димососу за принципом роботи | Ежекторний |
Тип вентиляторного димососа | Відцентровий |
Тип відцентрового вентиляторного димотяга | Одностороннього всмоктування |
Тип димососу по мобільності | Стаціонарний |
Продуктивність | 265 куб.м/год |
Частота обертання | 2400 об/хв |
Максимальна запиленість повітря | 2000 мг/куб.м |
Максимальна температура димових газів | 250 град. |
Максимальна температура навколишнього середовища | 100 град. |
Мінімальна температура навколишнього середовища | -25 град. |
Споживана потужність | 0.033 кВт |
Напрямок обертання | Праве, Ліве |
Вага | 4.5 кг |
Гарантійний термін | 12 міс |
Габаритні розміри | |
Ширина | 210 мм |
Довжина | 365 мм |
Висота | 220 мм |
Основна | |
Регулювання обертів двигуна, % | 10-100 |
Двигун димососа | WT 150/20 |
Потужність двигуна, Вт | 33 |
- Ціна: 5 999 ₴
